#003特性測定

作成：2009年11月21日

思っていた以上に#003に挑戦されようとしているみなさんが多いことに驚きつつ、そういうことならば・・・　ということで、特性測定っぽいことをやってみました。
設計試作やバラック組みの段階では、いろいろあちこち特性取りしながら『これなら大丈夫だ』という確信根拠を得ながら進めていたのですが、いざ完成品が仕上がってみると案外細かい測定はしなかったりしちゃうもんです。

高精度な測定器があるわけではありませんので、あくまでも参考以下の数値ですが測定値は『悪い方向』にさば読んでいますので、今回の測定結果は最悪ケースと考えてよいでしょう。きっちり測れば今回より良い数値が出るハズ（希望的観測）。

また、測定はプローブを立てる関係上、#003アンプをシャーシケースから取り出した、裸の状態で測定しました。これも、測定値的にはより悪い条件となります。

■測定日時

■増幅率と最大出力

正弦波　1KHz　100mV入力時の出力電圧

　 15オーム時　　280 mV　→ 電圧利得 2.8倍
　 62オーム時　　300 mV　→ 電圧利得 3.0倍
　100オーム時　　300 mV　→ 電圧利得 3.0倍

　　 　　　　　|　100 Hz　|　1 KHz　|　10 KHz
　-------------+----------+---------+---------
　 15オーム時　|　1.7 V　 |　1.7 V　|　1.7 V　　→最大出力 192 mW
　-------------+----------+---------+---------
　 62オーム時　|　4.2 V　 |　4.2 V　|　4.2 V　　→最大出力 284 mW
　-------------+----------+---------+---------
　100オーム時　|　5.0 V　 |　5.0 V　|　5.0 V　　→最大出力 250 mW

■周波数特性

正弦波　1KHz　出力を基準とし、入力レベルをそのままで周波数を可変し、
-1.0dB、-3.0dB ポイントをオシロ管面読み。

　 　　　　　　　　　|　 -3.0dB　|　-1.0 dB　||　-1.0 dB　|　-3.0dB
　-------------------+-----------+-----------||-----------+---------
　 15オーム　10mW時　|　　32 Hz　|　　60 Hz　||　120 KHz　| 190 KHz
　　　　　　100mW時　|　　35 Hz　|　　60 Hz　||　 70 KHz　| 130 KHz
　-------------------+-----------+-----------||-----------+---------
　 62オーム　10mW時　|　　10 Hz　|　　20 Hz　||　105 KHz　| 210 KHz
　　　　　　100mW時　|　　---　　|　　16 Hz　||　 95 KHz　| 190 KHz
　-------------------+-----------+-----------||-----------+---------
　100オーム　10mW時　|　　---　　|　　10 Hz　||　125 KHz　| 260 KHz
　　　　　　100mW時　|　　---　　|　　10 Hz　||　105 KHz　| 180 KHz

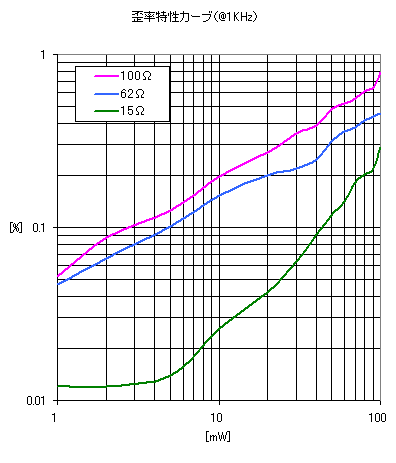

■歪率

WaveSpectra

■定点電圧測定
